Главные распределительные щиты

ГРЩ

• Предназначены для полного или частичного резервируемого снабжения электроэнергией, трехфазного переменного тока с номинальным рабочим напряжением 380 В и частотой 50 Гц в общественных и промышленных зданиях.
• Исполнение ГРЩ осуществляется на основе оборудования как импортного, так и отечественного производства.
• Компания Энергобазис поставляем ГРЩ с устройствами автоматического ввода резерва на токи до 3200А и до 5000А.

Структура ГРЩ

• ГРЩ, как правило, представляют собой сборную конструкцию, состоящую из функциональных элементов (панелей), а именно: вводная панель, секционная панель, распределительная панель.
• В качестве вводных и секционных аппаратов используются как выключатели-разъединители, так автоматические выключатели.
• Вводные и секционные автоматические выключатели чаще всего выбираются выкатного исполнения для обеспечения видимого разрыва. Также в автоматических выключателях могут использоваться моторные приводы, сигнальные дополнительные контакты, дополнительные дистанционные расцепители для реализации схемы автоматизированного ввода резерва (АВР).
• Схема АВР реализуется на микропроцессорном логическом контроллере. Такая схема более гибкая к требованиям заказчика и обеспечивает гораздо большую надежность, нежели релейные схемы управления.
• Питание распределительных панелей осуществляется через магистральныйшинопровод, характеристики аппаратов и магистрального шинопровода, устанавливаемых в ГРЩ выбирается, исходя из потребляемой мощности или мощности источника питания.

Технические характеристики ГРЩ

Типоисполнение	шкафное
Номинальное напряжение, В	3/N ~ 380/220
Частота	50 Гц
Номинальный ток ввода, А	согласно схеме
Номинальный ток отходящих цепей, А	согласно схеме
Номинальное напряжение изоляции, В	1.000
Прочность при коротких замыканиях (номинальный ударный ток), кА, не более	XX
Вид системы заземления	TN-С-S, TN-С, TN-S
Класс защиты от поражения электрическим током	I
Степень защиты по ГОСТ 14254-96	IP30-IP55
Климатическое исполнение по ГОСТ 15150-69	УХЛ 4
Габаритные размеры, мм:	согласно компоновочному решению
Масса (не более), кг	X

ГРЩ: преимущества и особенности

• Главный распределительный щит (сокращенно ГРЩ) является устройством, которое обеспечивает прием, учет и распределение электрической энергии. Также ГРЩ надежно защищает линии от перегрузок и коротких замыканий.
• Новейшие конструкции ГРЩ изготавливаются с элементами управления и распределения, выполняются отдельно стоящие стойки автоматического ввода резерва.
• Производятся ГРЩ как открытого типа, со степенью защищенности IP00 по ГОСТ 1425-96, так и частично или полностью закрытые (защита IP31).
• Одно из достоинств ГРЩ - это то, что они состоят из разборных секций, поэтому их очень легко транспортировать и монтировать. Для каждой секции ГРЩ может быть выполнена защитная панель и дверца.
• В зависимости от пожеланий заказчика, в ГРЩ предусматривают кабельные или шинные вводы, которые располагаются как сверху, так и снизу.

ГРЩ: условия эксплуатации

• Использование ГРЩ возможно в окружающей среде, которая не является взрывоопасной и не содержит вредных паров и газов в концентрации, способной разрушить изоляцию и металл.
• Максимальная высота над уровнем моря при установке ГРЩ – 2000 метров.
• Номинальное значение климатических факторов внешней среды – УХЛ4 по ГОСТ 15150-69 и по ГОСТ 15543.1-83.

Варианты построения схем ГРЩ

• 2 в 1 — схема с двумя вводами от разных источников питания с объединением на общую шину, с которой осуществляется питание распределительного оборудования. Секционных аппарат отсутствует.
• 2 в 2 — типичная схема 80% ГРЩ. Имеется два источника питания, например тр.1 и тр.2, и две распределительные шины, с установленным между ними секционным аппаратом. Т.е. нагрузка делится на две секции, чаще всего с последующим закольцовыванием на нижних уровнях системы распределения электроснабжения.
• 3 в 2 (3 в 1)— является продвинутым решением систем 2 в 1 и 2 в 2. Отличается наличием дополнительного ввода от дизель- или газо- генератора. Усложняется схема АВР, возможно построение системы с выдачей команды на запуск генератора.
• Кольцевая 3 в 3 — схема ГРЩ, когда имеется три или более источника питания, например, силовые трансформаторы, и столько же распределительных секций. Все распределительные секции соединены, установленными между ними секционными аппаратами таким образом, что можно вывести для профилактики, ремонта любую из секций, а также запитать при необходимости любую из секций от соседних источников питания и вывести в ремонт любой из силовых трансформаторов.

Выбор технических характеристик автоматических выключателей и магистральных шин, устанавливаемых в ГРЩ

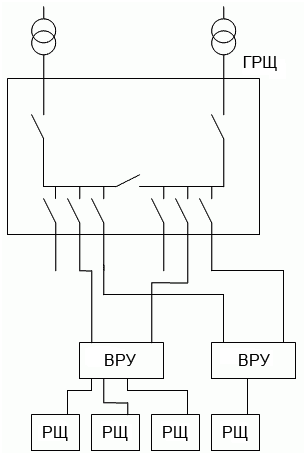

 Типичная система электроснабжения здания (сооружения) с ГРЩ на верхнем уровне

Главный распределительный щит (ГРЩ) — ГРЩ, через который осуществляется приём и распределение электроэнергии по зданию или какой-то его части. В качестве ГРЩ может служить вводно-распределительное устройство или щит низшего напряжения подстанции. ГРЩ содержит в себе противоаварийную автоматику (например, автоматические выключатели или устройства УЗО), средства учёта электроэнергии (счётчики).

Главные распределительные щиты типа ГРЩ изготавливаются в многошкафном напольном исполнении, предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50, 60 Гц.

Главные распределительные щиты ГРЩ чаще всего находятся в системе электроснабжения здания (сооружения) на верхнем уровне распределения питания напряжением 0,4

Элементы устройства ГРЩ

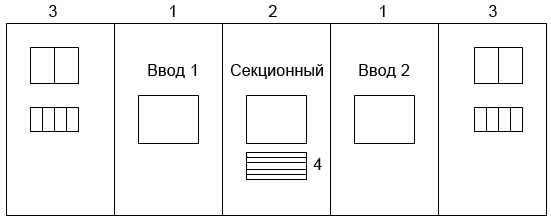

Структура ГРЩ

• Вводная панель — 1
• Секционная панель — 2
• Распределительная панель — 3
• АВР — 4

ГРЩ с устройством автоматического ввода резерва (АВР) на ток до 3200А

• вводные и секционный автоматические выключатели SACE Emax с микропроцессорным расцепителемвыкатного исполнения с возможностью механической блокировки от включения на токи от 800 до 3200А, динамическая стойкость от 40 до 130кА; (возможные характеристики микропроцессорной защиты:L — защита от перегрузки, S — селективность, I — мгновенная защита от короткого замыкания, G — защита от утечки на землю);
• отходящие автоматические выключатели SACE Isomax с термомагнитными или микропроцессорными расцепителями стационарного и выкатного исполнения на токи от 16 до 1600А (динамическая стойкость от 16 до 100кА);
• трансформаторы тока до 3000А (класс точности 0,5);
• релейная или микропроцессорная схема управления автоматическим вводом резерва с электрической блокировкой на аппаратной базе АВВ;
• система сборного силового шинопровода изготовлена из калиброванной медной полосы сечением от 12х5 до 100х10 мм марки М0 (безкислородная выплавка)
• шкафное оборудование и аксессуары производства Striebel&John (Германия) со степенью защиты от IP41 до IP54;
• система распределительного силового шинопровода, рассчитанного на ток до 3610А изготовлена из калиброванной медной полосы сечением 2(100х10) мм.

ГРЩ с устройством автоматического ввода резерва (АВР) на ток до 5000А

• Щит предназначен для ввода, распределения и учета электроэнергии, и состоит из двух вводных автоматических выключателей, секционного и автоматических выключателей распределительных панелей.
• ГРЩ выполнено по функциональной схеме 2х2 (два входа, две распределительные панели). Для резервирования электроснабжения потребителей ГРЩ оборудован системой автоматического вода резерва (АВР), реализованной с использованием микропроцессорных средств управления (программируемый логический контроллер АВВ AdvantController 31 серии 07КТ97).
• Благодаря микропроцессорному управлению, система автоматики позволяет реализовать сложные алгоритмы управления, организовать удаленный мониторинг и диспетчеризацию оборудования ГРЩ, удаленное изменение параметров управления, ведение протокола аварийных событий. Кроме этого, используя GSM модуль, производить рассылку оповещений ответственному персоналу при возникновении аварийных ситуаций. Помимо этого, имеется возможность расширения системы, благодаря использованию децентрализованных модулей, модулей связи.

Основные технические характеристики

• Номинальный ток —  5000А;
• Номинальное напряжение —  380/220 В;
• Степень защиты —  IP 41;
• Исполнение —  напольное, двухстороннего обслуживания;
• Габаритные размеры (ШхВхГ) —  12950х2300х1400 мм.

Система АВР имеет три режима работы

• автоматический,
• ручной,
• сервисный (автоматика отключена).
